бюджетный траулер 42 фт., прототип.


  • Авторизуйтесь для ответа в теме
Сообщений в теме: 8

#1 BМГ

BМГ

    Продвинутый пользователь

  • Администраторы
  • 505 сообщений

Отправлено 09 Декабрь 2023 - 05:44

Например, вот.





#2 BМГ

BМГ

    Продвинутый пользователь

  • Администраторы
  • 505 сообщений

Отправлено 28 Декабрь 2023 - 11:18

некоторые неочевидные технические решения, спорные, и не очень:

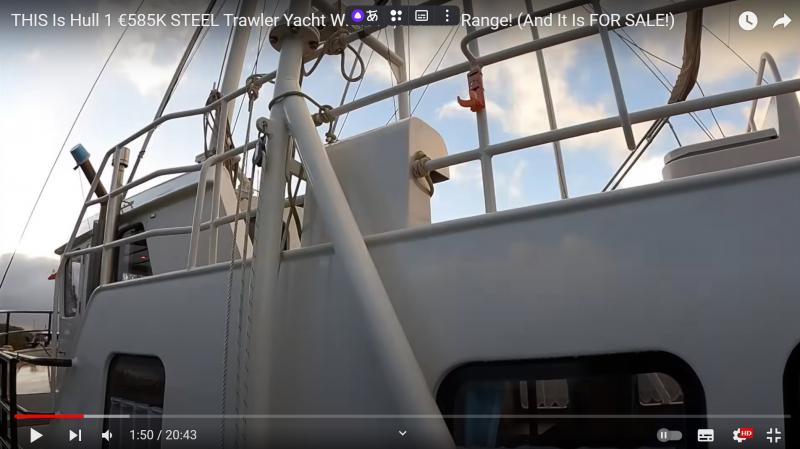

- конструкция мачты, и параванов. Проводки такелажа их.
- релинги из черной трубы. В передней части, в буквальном смысле, черной. Чтобы не бликовало в фонарях
- салон от борта до борта

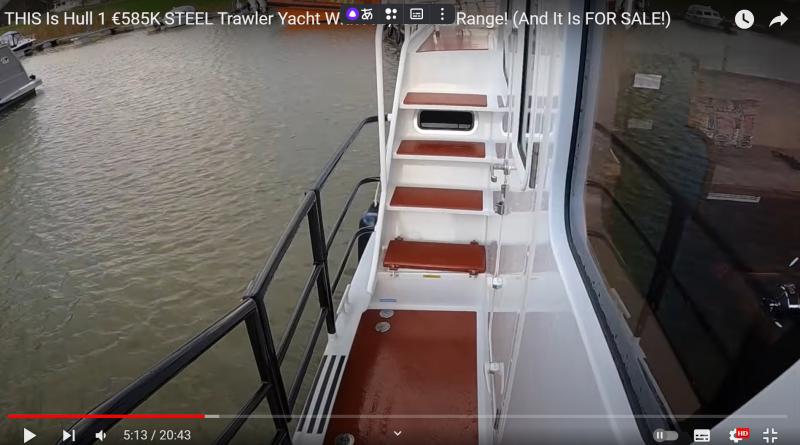

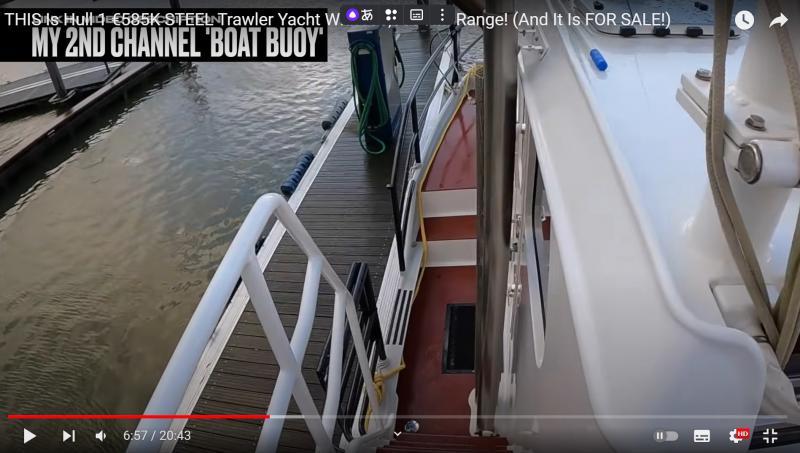

- лестница с флайбриджа вниз, прямо на кринолин.
- глушак вверх, проходящий ы потопчине, снаружи рубки
- высокий комингс боковых дверей, и палубного люка спереди
- окантовка (планширь), кроме юта, вместо полосы трубой, а может и прутком.
- ящики для шмурдяка, один спереди и два сзади, почему-то на задрайках
- внизу всего одна каюта
- обстройка простецкая, но со вкусом, на баню не похоже
- встроенные в корпус танки с горловинами вбок.
- доступ в МО из рубки (сначала в полный рост) а движки под салоном, и низко.



#3 BМГ

BМГ

    Продвинутый пользователь

  • Администраторы
  • 505 сообщений

Отправлено 28 Декабрь 2023 - 11:20

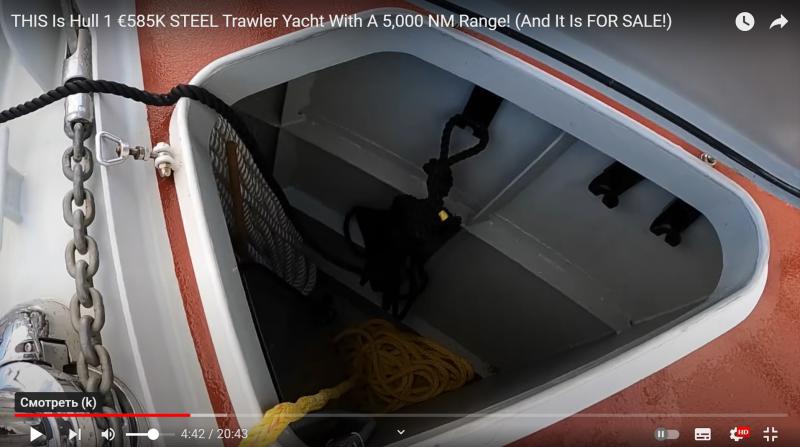

Что я вижу на этом скриншоте из форпика.
- на шпангоутах нет таврирования. Они просто из полосы.
- высота стрингера и шпангоута одинаковая.
- горизонтальный шов (паз) между листами расположен близко к стрингеру, между пазом и Т-образным швом явно меньше 100 мм., что попирает любимый многими здесь Регистр (правила постройки), и никого это не парит.
- прерывистые швы не размечали по линеечке, а варили "как рука ляжет".






#4 BМГ

BМГ

    Продвинутый пользователь

  • Администраторы
  • 505 сообщений

Отправлено 28 Декабрь 2023 - 11:47

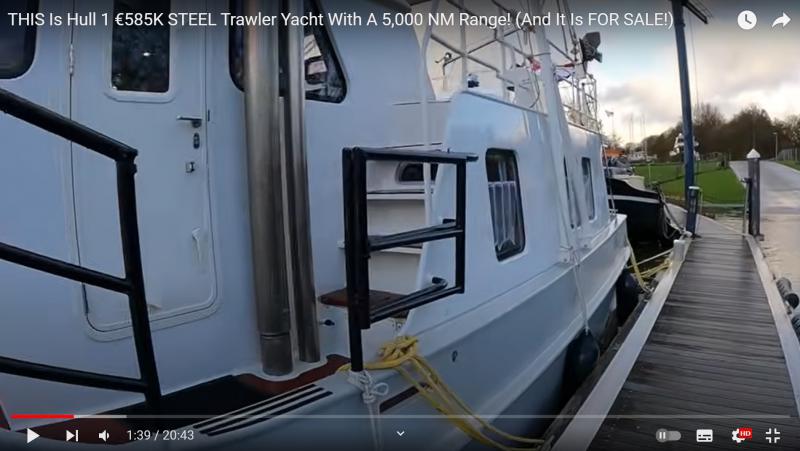

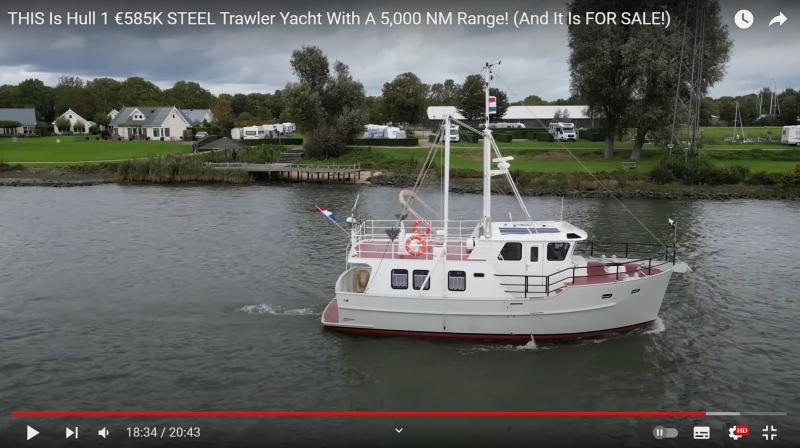

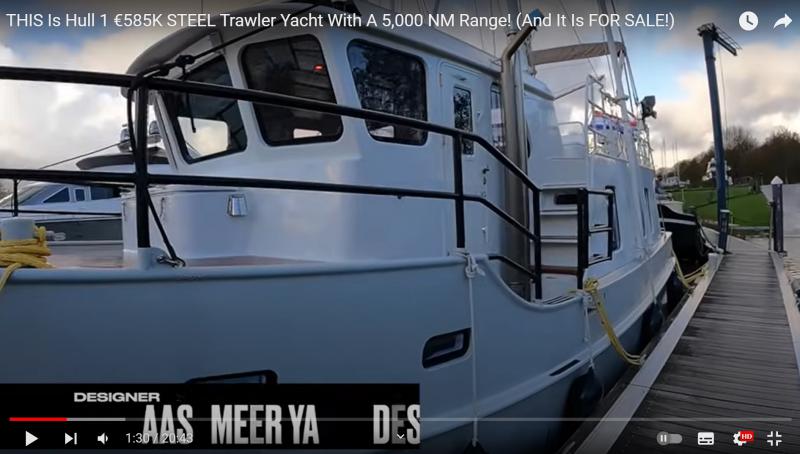

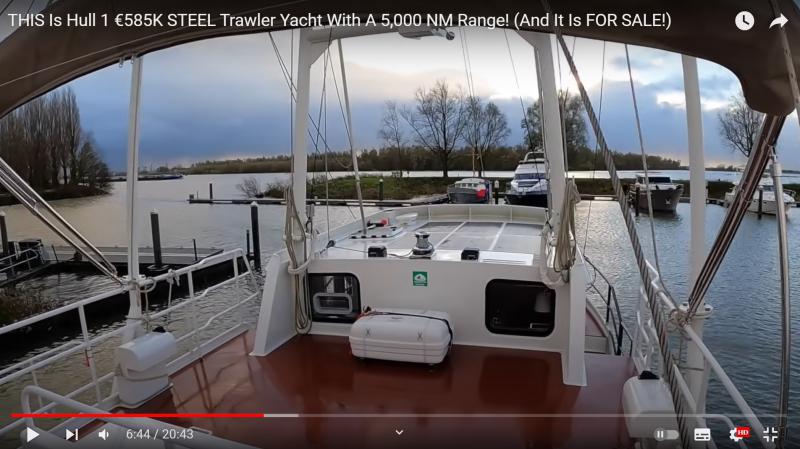

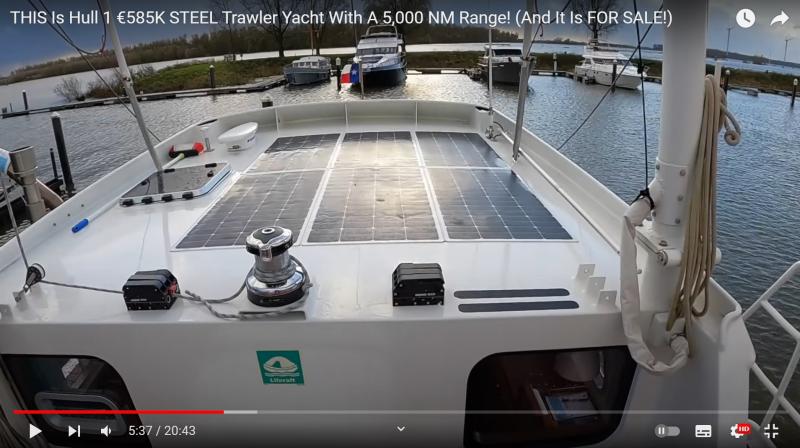

Немного скринов экстерьера





















#5 BМГ

BМГ

    Продвинутый пользователь

  • Администраторы
  • 505 сообщений

Отправлено 28 Декабрь 2023 - 11:49

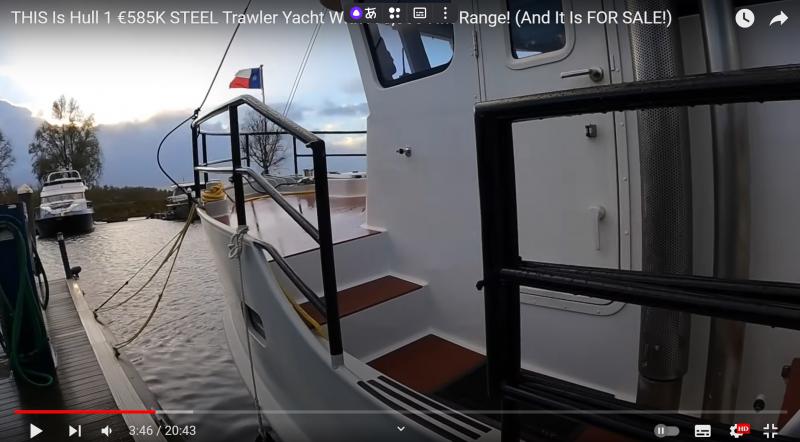

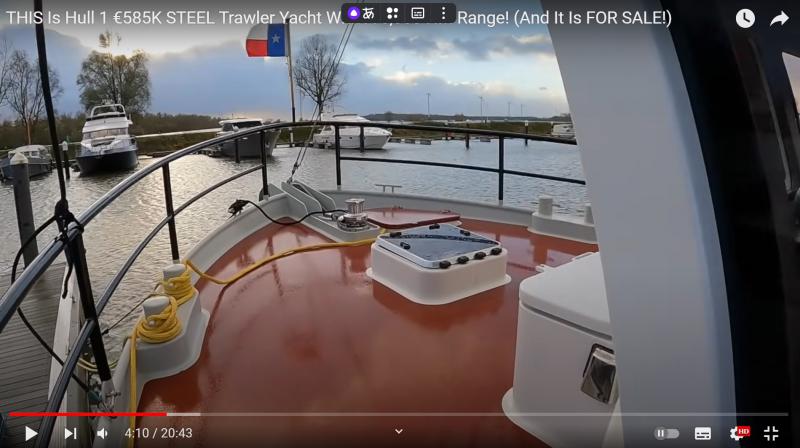

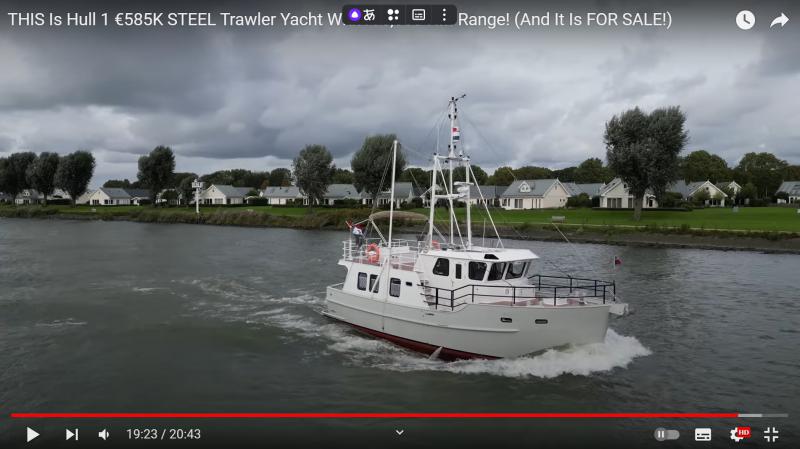

еще
























#6 BМГ

BМГ

    Продвинутый пользователь

  • Администраторы
  • 505 сообщений

Отправлено 28 Декабрь 2023 - 12:04

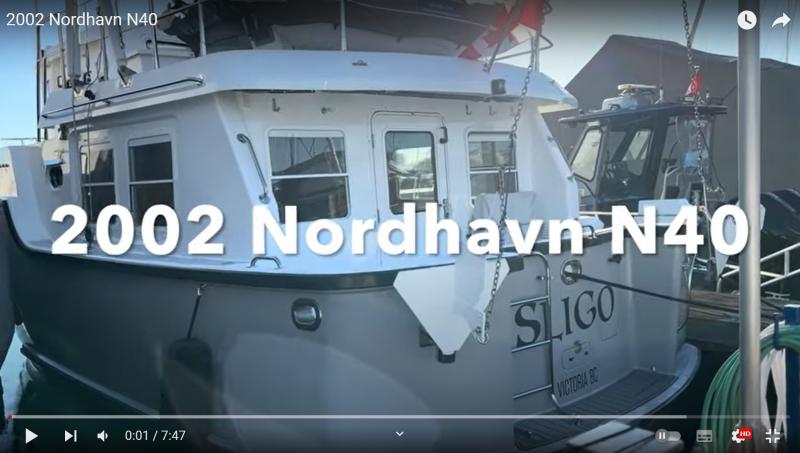

Дальше.  Nh40





#7 BМГ

BМГ

    Продвинутый пользователь

  • Администраторы
  • 505 сообщений

Отправлено 28 Декабрь 2023 - 12:06

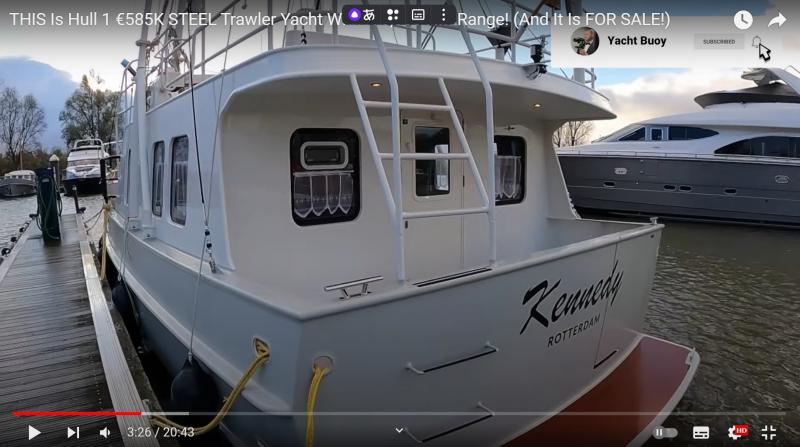

Форма транца,

мини-кринолин

лесенка

ширина потопчин

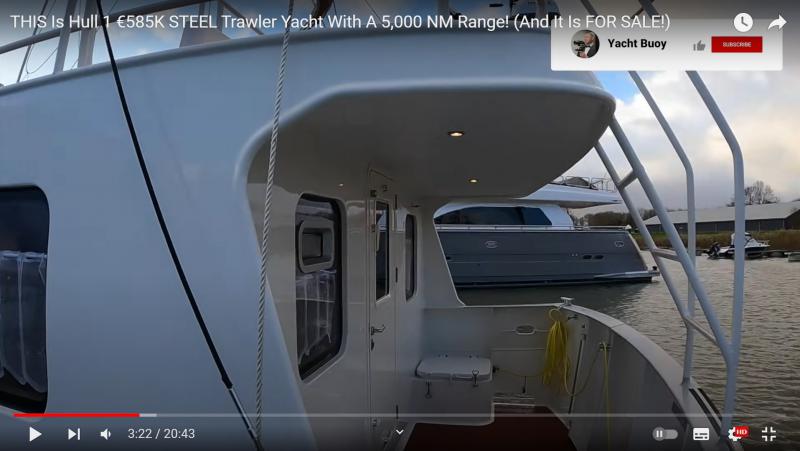

задние крылья салона, в них вентиляция мо, забор воздуха с козырька крыши.






#8 BМГ

BМГ

    Продвинутый пользователь

  • Администраторы
  • 505 сообщений

Отправлено 24 Февраль 2024 - 08:21

Новый голландский траулер,

алюминиевый.

Есть на что посмотреть. Например, элементы обстройки.





#9 BМГ

BМГ

    Продвинутый пользователь

  • Администраторы
  • 505 сообщений

Отправлено 26 Февраль 2024 - 01:47
